球磨機齒輪的裝配問題

         個半齒輪起吊后扣在筒體上方，并對正筒體法蘭和大齒輪法蘭的連接螺栓孔，孔基本對好后將3個定位銷裝入法蘭孔，穿入全部螺栓，每隔三個適力擰緊一個，其余用手?jǐn)Q緊即可，將大齒輪安裝到筒體法蘭上。在調整螺栓處安裝定位墊塊，螺栓頭應對準墊塊上的凹槽，用調整螺栓頂緊墊塊來微調大齒輪的位置。用天車吊鋼絲繩旋轉筒體，使安裝好的個半齒輪慢慢下轉到磨機中心線以下的位置，下放過程應緩慢平穩，避免大齒輪和筒體作大幅度的擺動，對鋼絲繩產生大的沖擊。旋轉過程中必須向中空軸和主軸承間連續供油。


•

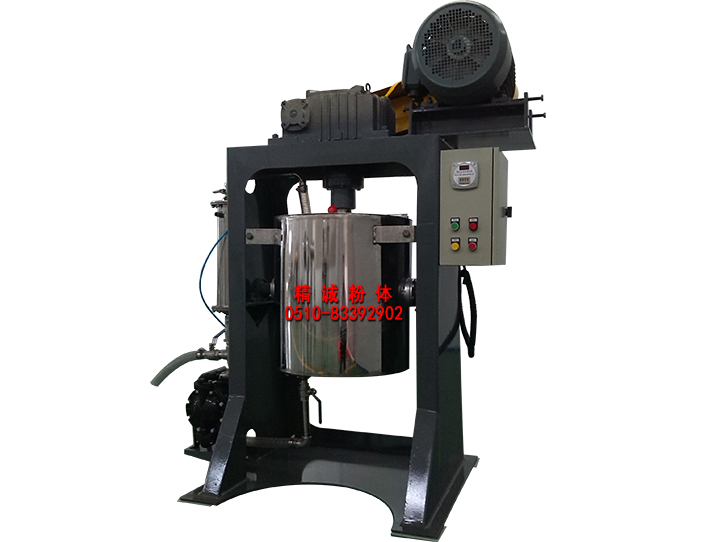

  擺線減速型立式球磨機
  點擊圖片進入詳情
•
  渦輪減速型立式球磨機
  點擊圖片進入詳情

        按裝配標記安裝第二個半齒輪，每隔三個螺栓孔穿入一個螺栓，要求分界面附近各有一個螺栓，與分界面約成90°的位置上有一個螺栓，適力擰緊這些螺栓，使兩個法蘭金屬接觸但不能太緊使齒輪無法調整?？恳苿?dòng)上部的半齒輪，盡可能使兩邊對接口處的錐銷螺栓鉸制孔精確對準，按大齒輪圖所示位置安裝錐銷螺栓。必須安裝完所有定位錐銷螺栓后再安裝過孔螺栓。

        在球磨機的兩半齒輪把合好后，擰上全部大齒輪和筒體、端蓋的連接螺栓，利用大齒輪上徑向調整螺栓調整齒圈徑向位置，使大齒輪徑向跳動不超過0.8mm，軸向擺動不超過0.8mm，按12個測點檢測，兩個測點間的允許誤差不超過0.27mm。將大齒輪的輪齒等分12個點，在大齒輪的輪緣面涂寫標記，用千分表在大齒輪外圓兩側30mm范圍的找正帶上打表找正徑向跳動。固定千分表的鋼支架要有足夠的剛性，鋼支架不可固定在軸承箱上，應固定在基礎上。慢慢旋轉大齒輪，記下每一點的讀數，旋轉一周后，千分表的指針應回零，誤差不超過0.08mm，否則可能千分表已活動，應重新檢查。
